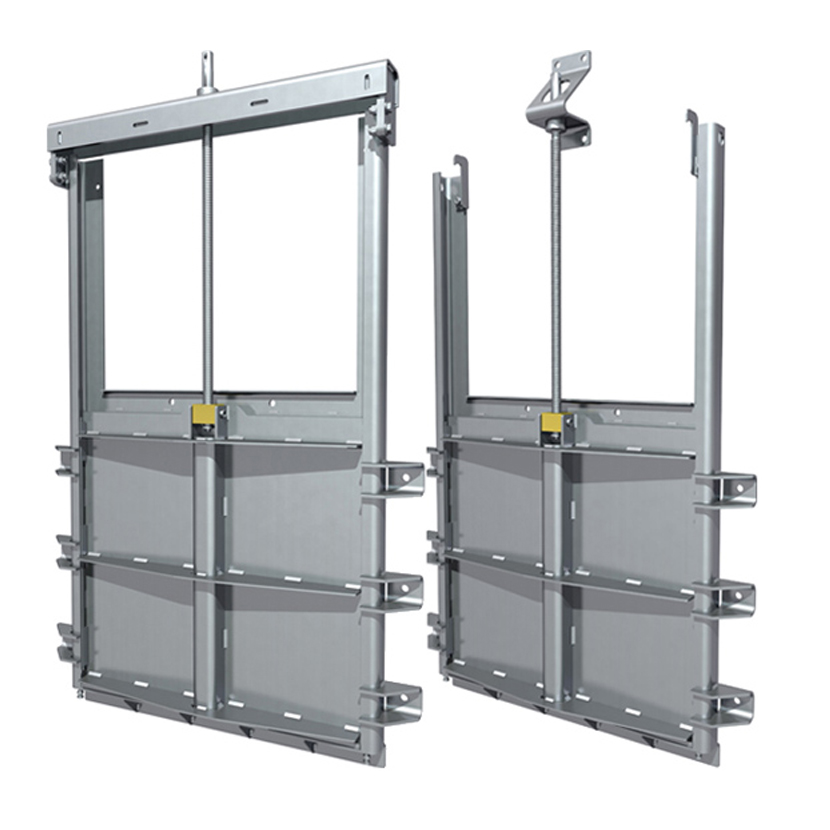

CP négyszögzárású zsilipek

Dimenziók és nyomásosztályok

CP4 zsiliptolózár esetén 150×150-tól 1200×1200mm-ig

• szemből érkező víznyomás esetén átmérőtől függetlenül 6 v.o.m
• hátsó oldali víznyomás esetén 4 v.o.m,  900×900mm-től 3 v.o.m

XL4 zsiliptolózár típus esetén 200×200-tól 3000×3000mm-ig

• víznyomás irányától függetlenül 2-15 v.o.m (átmérő függő)

Anyagminőségek:

• 1.4301 (AISI 304)
• 1.4057 (AISI 431)
• Horganyzott acél A36

Konstrukciós jellemzők:

• Tömítés / szivárgás a német szennyvíz standardnak megfelelően DIN EN19569, part 4, max 1% elülső nyomásra, max 5% hátoldali nyomásra
• Állítható orsó dőlési szög
• Négyszög átfolyási keresztmetszet
• Négyoldali zárású
• Zsiliptányér megvezető csúszórendszere és a tömítés független egymástól, így növelhető az élettartam

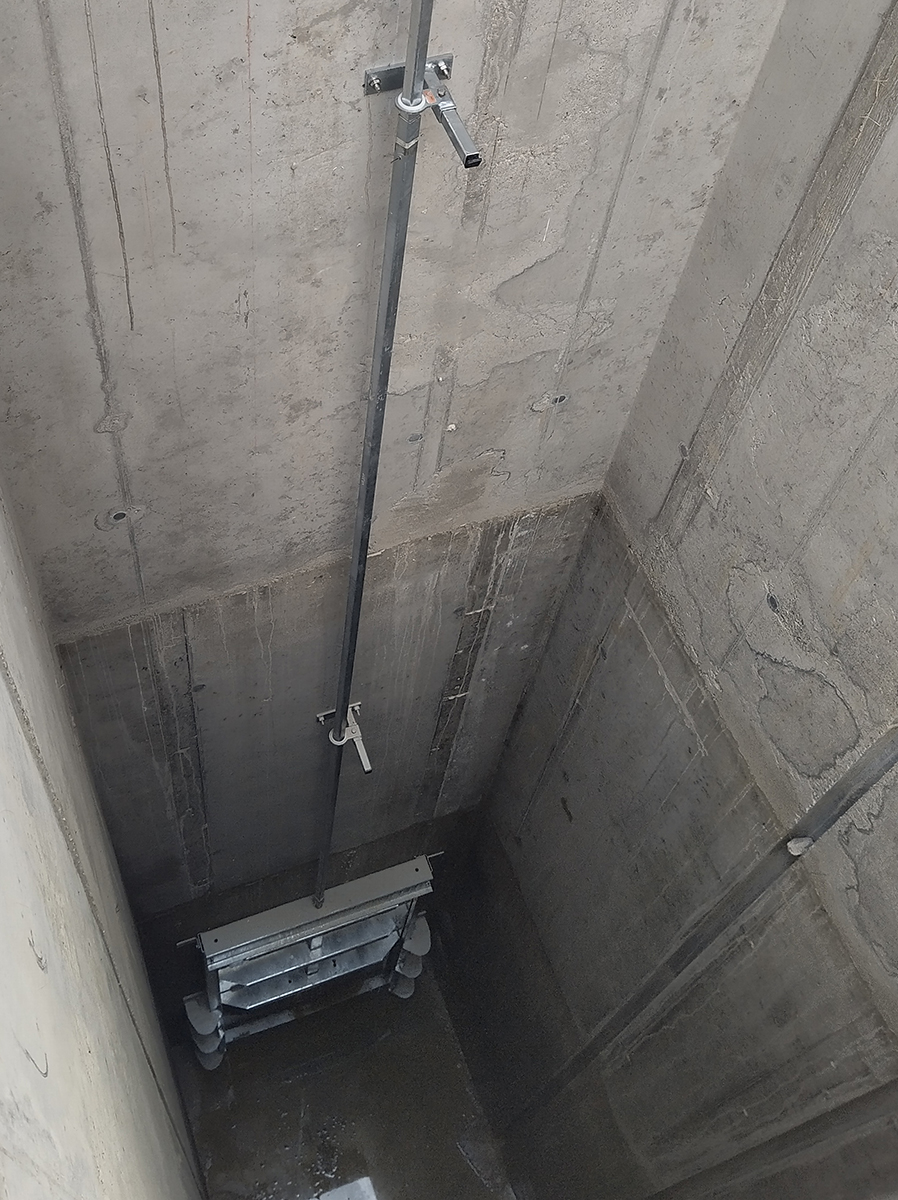

• Szárhosszabbítással, egyenes vagy kardáncsuklós kivitelben

Kialakítások:

• 4 oldali zárású szemből a falra felszerelhető négyszög vagy félköríves kialakításban
• 3 oldali csatornazsilip
