Leírás

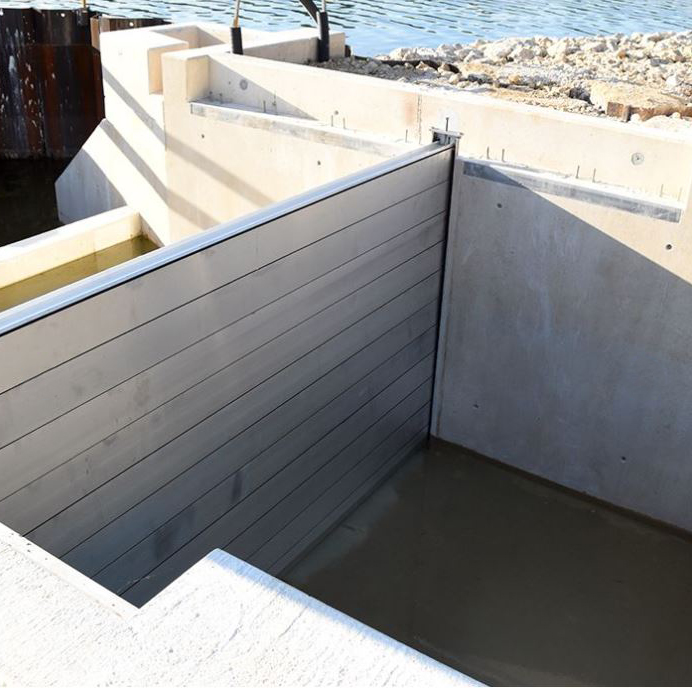

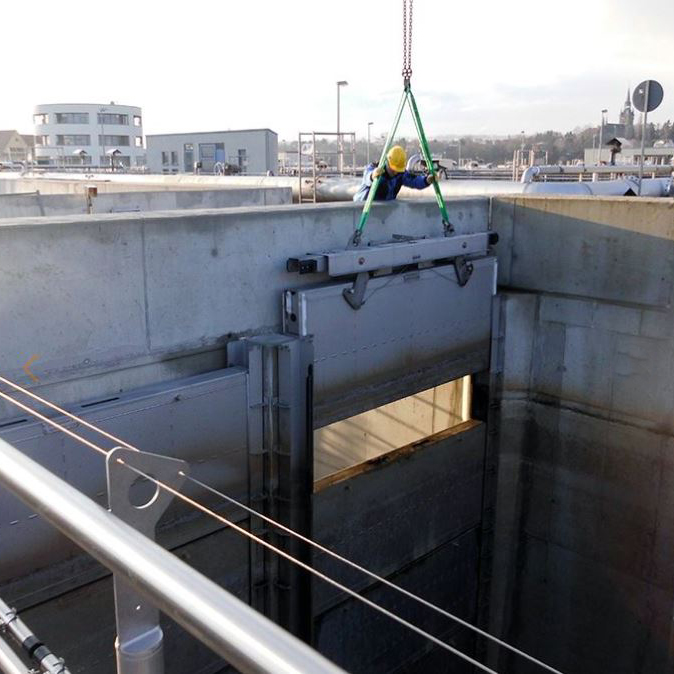

Csatornák vagy más szerkezetek ideiglenes lezárása használják első sorban a karbantartási és ellenőrzési munkák vagy árvízvédelemi munkáknál. A Stop-Log szerkezethez kialakított leszorító szerkezet biztosítja a pallók megfelelő összenyomását a pallókra előre felszerelt tömítésekbe. Az emelőszerszámok megkönnyítik a betétpallók eltávolítását, kézi vagy félautomata üzemmódban.

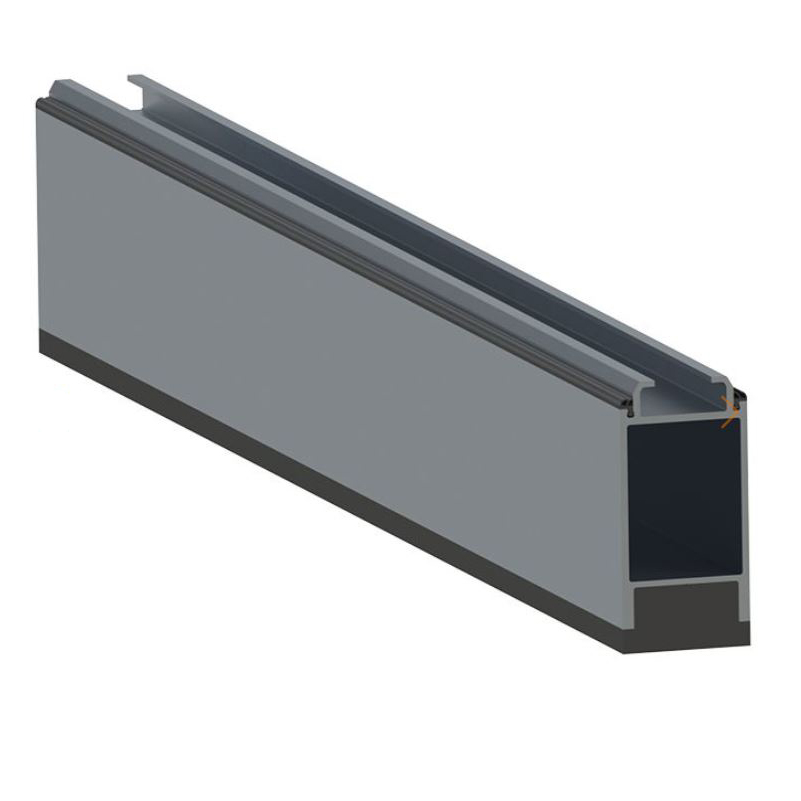

Betétpalló
– Betétpalló köztes tömítéssel, egyenes csatornaprofillal az alján
– A keret és a betétpalló anyagvastagságának kialakítása a statikai követelményeknek megfelelően történik

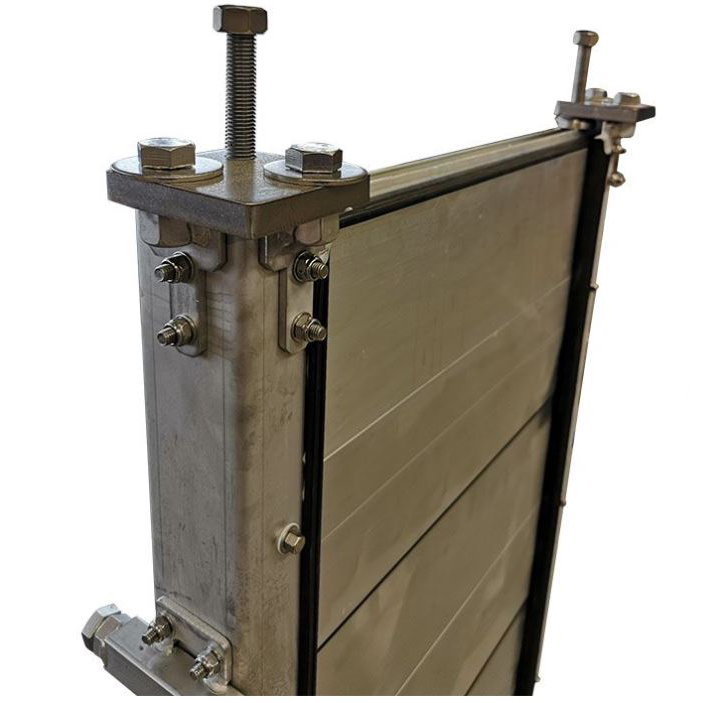

Leszorító szerkezet
– 2 db nyomószerkezettel minden kerethez (legalább 100 mm-rel az utolsó betétpalló felett)
– Leszorítószerkezet rozsdamentes acélból készült, hatóságilag jóváhagyott rögzítőanyaggal együtt
Zárási osztály
– A DIN EN 19569, 4. rész, 1. táblázat (1. tömörségi osztály)

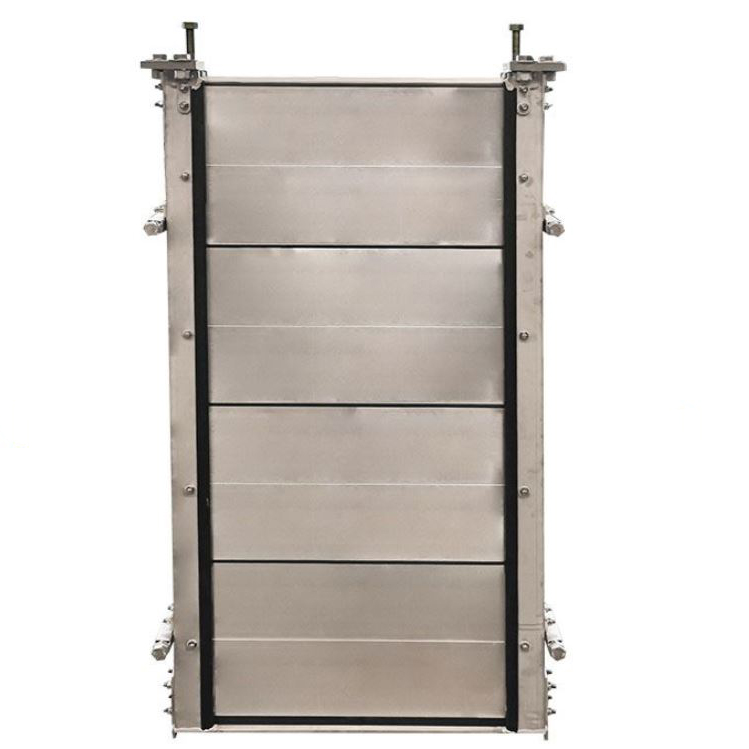

Keret
– U profilú keret, alaplemezzel (fal és az „U” profil hátoldalát helyszíni tömítéssel kell megoldani pl Sikaflex )
– Alternatív megoldás: alaplemez nélküli keret a csatornaalapra történő közvetlen tömítéshez
– Keret felszerelése horonyba bebetonozva, vagy falra feldűbelezve, vegyidűbelekkel
Anyagminőségek
– Betétpallók: Rozsdamentes acél 1. 4301 (304) / 1.4404 (316L) / 1.4410 (507) / 1.4462 (318LN) 1.4539 (904L) / alumínium EN AW-6063 T6 SQ
– Keret: Rozsdamentes acél 1.4301 (304) / 1.4404 (316L) / 1.4410 (507) / 1.4462 (318LN) 1. 4539 (904L)
– Tömítés – EPDM / EPDM WRAS jóváhagyással / NBR
Méret rozsdamentes acél betétpalló profilok
– B × H 90 mm × 250 mm (minimális méret)
– Más magasságok egyedi gyártás szerint, kérésre
Alumínium betétpalló profil méretek
– B x H 50 mm x 300 mm
– B x H 90 mm x 150 mm vagy statikai követelményeknek megfelelő kiegészítő megerősítéssel
– B x H 150 mm x 225 mm
Tartozékok

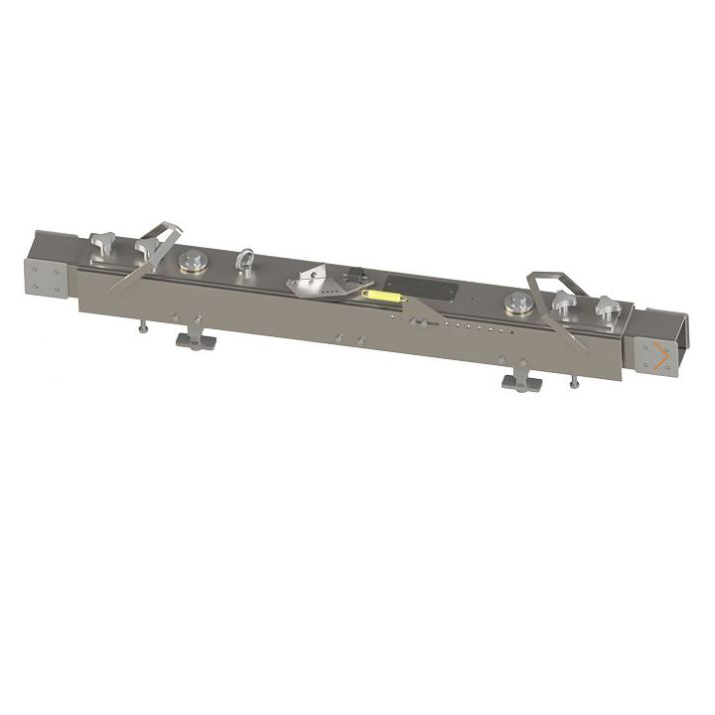

– Manuális vagy Automatikus vagy félautomata kihúzószerszám (opció)
– Fedőlap a vezetősínekhez
– U-profilok falba simuló lezárása
– Lopásvédelem
